Willkommen auf unserer Seite des technischen Kundendienstes für die wiederkehrende Druckbehälter Prüfungen durch den TÜV an Atemluftflaschen Taucherflaschen und Gasspeicherflaschen mit einem Betriebsüberdruck von 200 / 300 bar
Hir haben wir Ihnen mal die im Umlauf gänigen Flaschen Gewinde von Taucherflaschen, Atenluftflaschen und Gasspeicherflaschen zu Ihrer Information dargestellt.

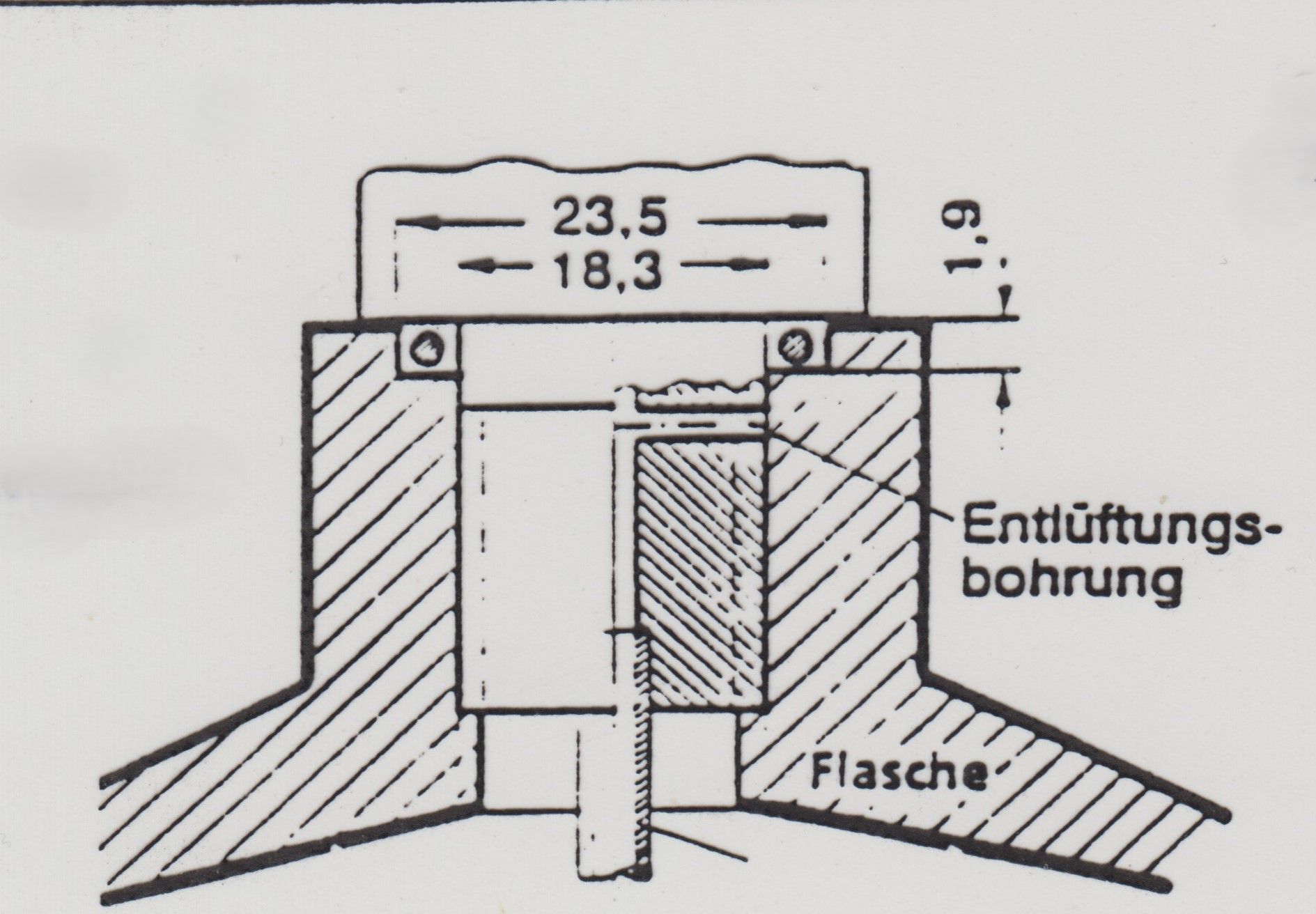

Zylindrisch
M 25 x 2 ISO 261 # DIN 477
Zylindrisch
M25 x 2 ISO 261 # DIN 477
Zylindrisch
M18 x 1,5 ISO 261 # DIN 477

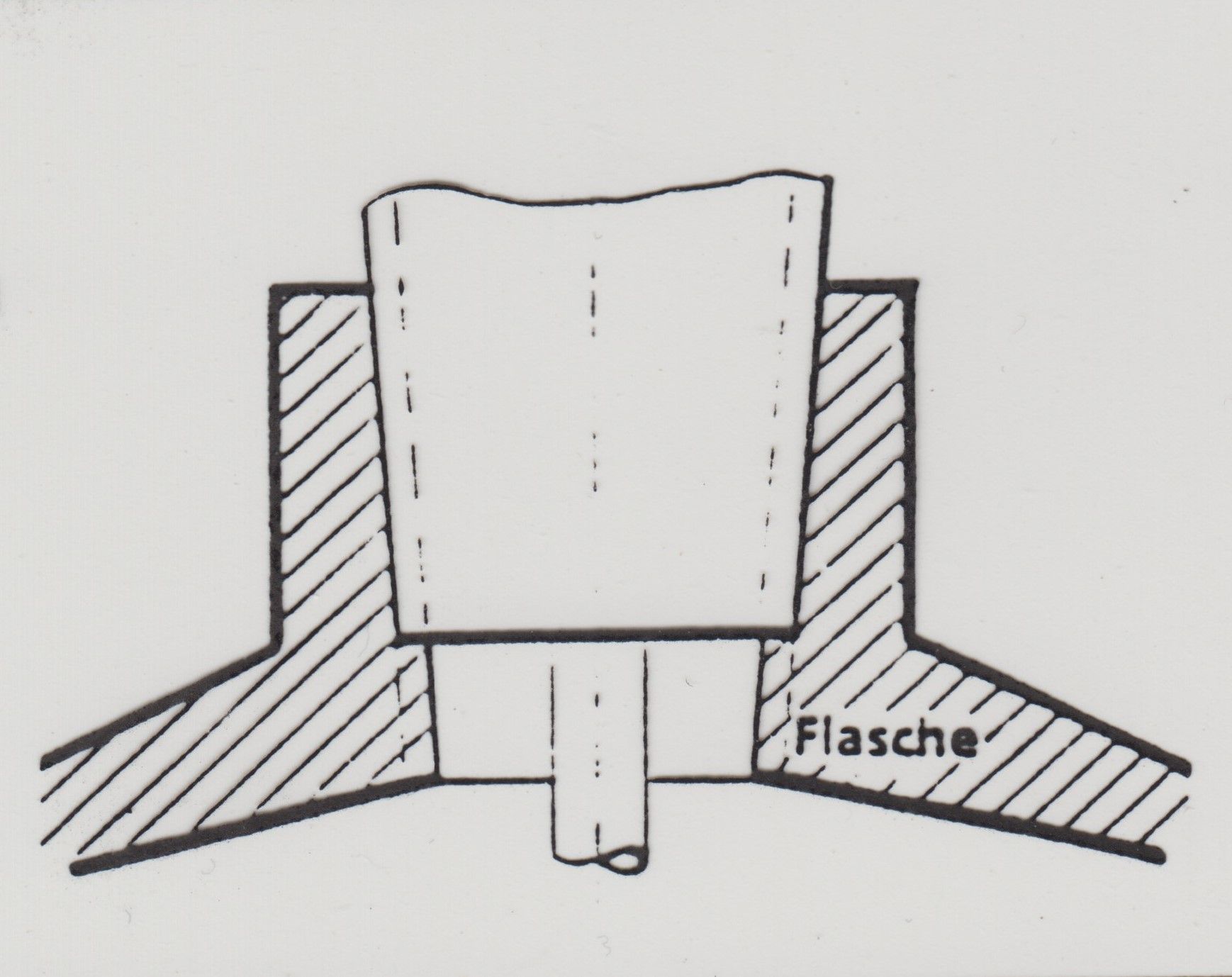

Kleinkonisch
W 19,8 x1/14 keg

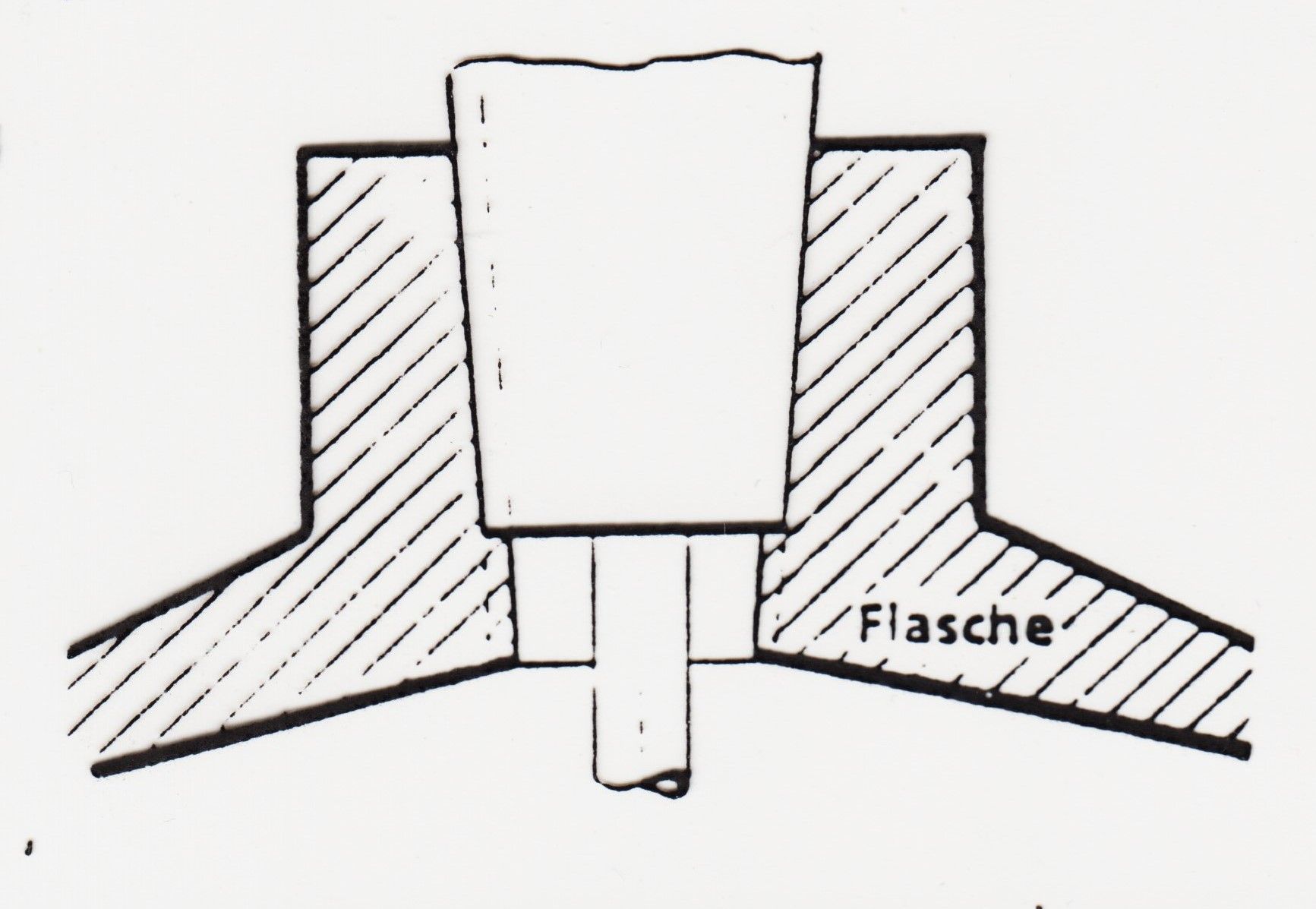

Großkonisch
W 28, 8 x 1/14 keg
Bei den Klein und Grosßkonischen Gewinde
wird zur Abdichtung der Gewinde Teflonband verwendet.
Diese Dichtungsart wird Vorzugsweise in
der Gasindustrie bei Speicherflaschen
verwendet und findet bei bei Tauchflaschen und
Atemluftflaschen keine Verwendung mehr.
Bei den TÜV Prüfungen von Atemluft & Taucherflaschen führen wir eine Innere Sichtprüfung durch. Auf Wunsch können wir Ihnen auch eine Enddoskopie über den inneren Zustand Ihrer Flasche mit einem Prüfbericht erstellen.

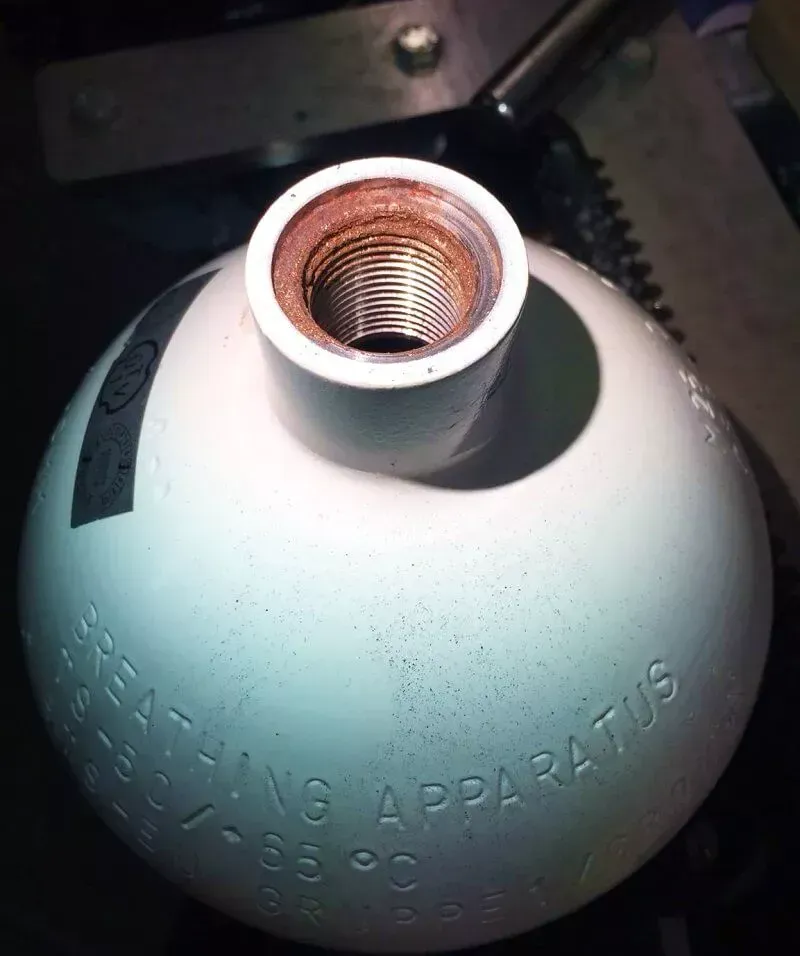

Hir sehen Sie am Gewindehals ( M 25 x 2 ISO /DIN 477 ) an der Oberfläche der Dichtfläche für die Dichtung starke Rostbildung.
Diese Fläche muß bearbeitet werden um eine Dichtwirkung des O- Rings zu gewährleisten.
Hier haben wir Ihnen mal einige Schnittmodelle aus unseren Druckgasbehälter Prüfungen dargestellt, um zu veranschaulichen, wie wichtig es ist Atemluft nach DIN / EN 12021 zu füllen um Schaden im inneren an der Flasche zu vermeiden.
Das Bild auf der linken Seite ist eine Flasche aus dem Werkstoff Stahl mit leichter Rostbildung. Die Rostbildung muss jedoch vor der TÜV Prüfung entfernt werden ( durch Sandstrahlung oder Rollieren ) um wieder eine Zulassung vom TÜV zu bekommen.
Diese Flasche mit eine Alter von 3 Jahren mit einem Betriebsdruck von 200 bar hat die TÜV Prüfung leider nicht Überlebt. Der Berstdruck betrug ca. 110 bar. Die Flasche weißt an der
Flaschenschuter am Übergang zum Rumpf Lochfras auf.
Bild Nr: 1 sehen Sie eine Flaschen-
Schulter ( neu ) aus Stahl ohne jeglichen Rostansatz

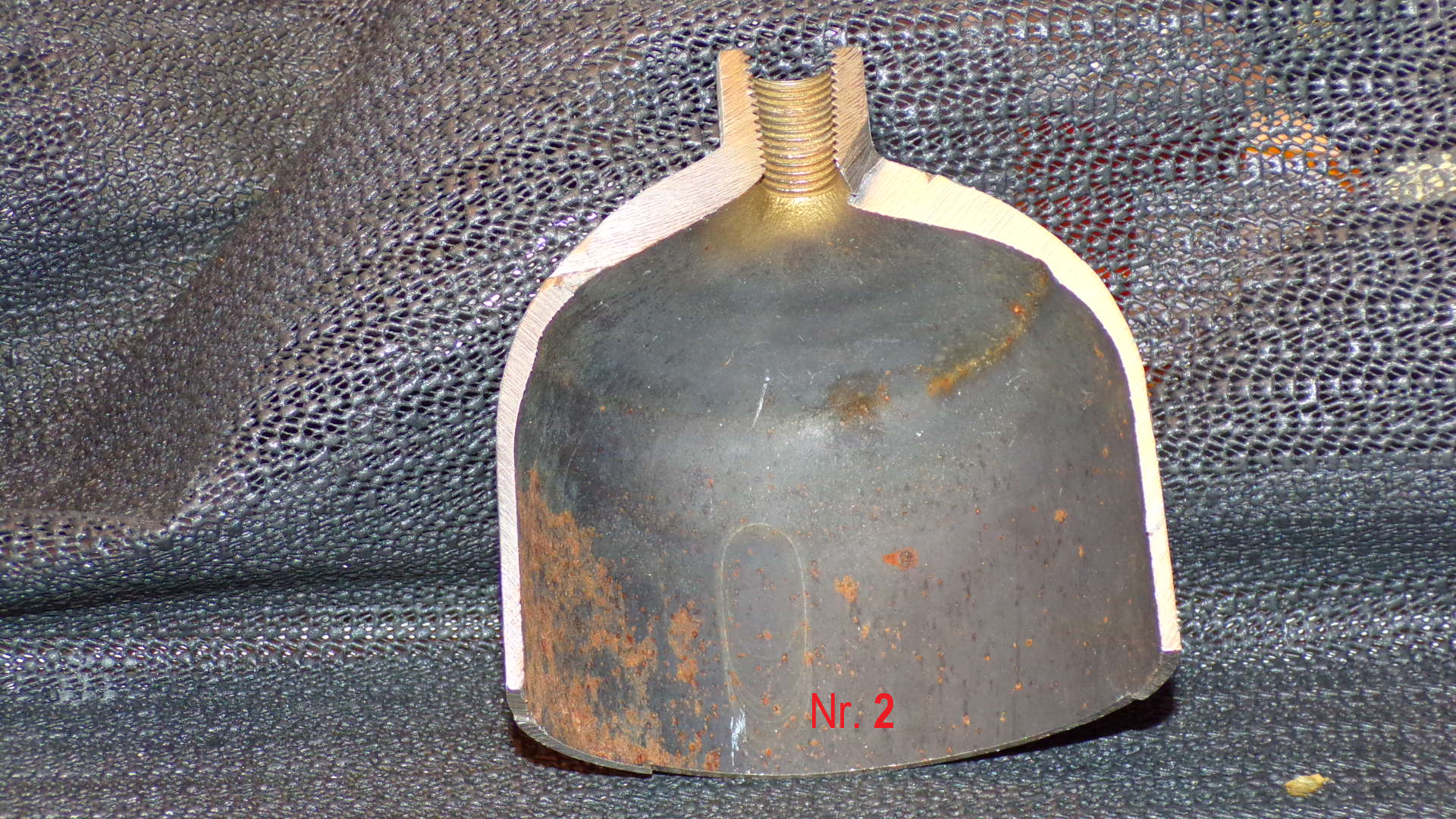

Bild Nr: 2 eine Flaschen - Schulter aus Stahl mit Rostansatz beim Übergang der Schulter an den Flaschenrupf.
Bild Nr 1
- Aluminiumflasche 0,5l mit Flaschenventil, Innenwandung der Flasche weißt Oxidation des Werkstoffs auf.
Bild Nr 2
- Aluminiumflasche 0,5 l. An der Innenwandung Lochfraß ( siehe blauer Pfeil )

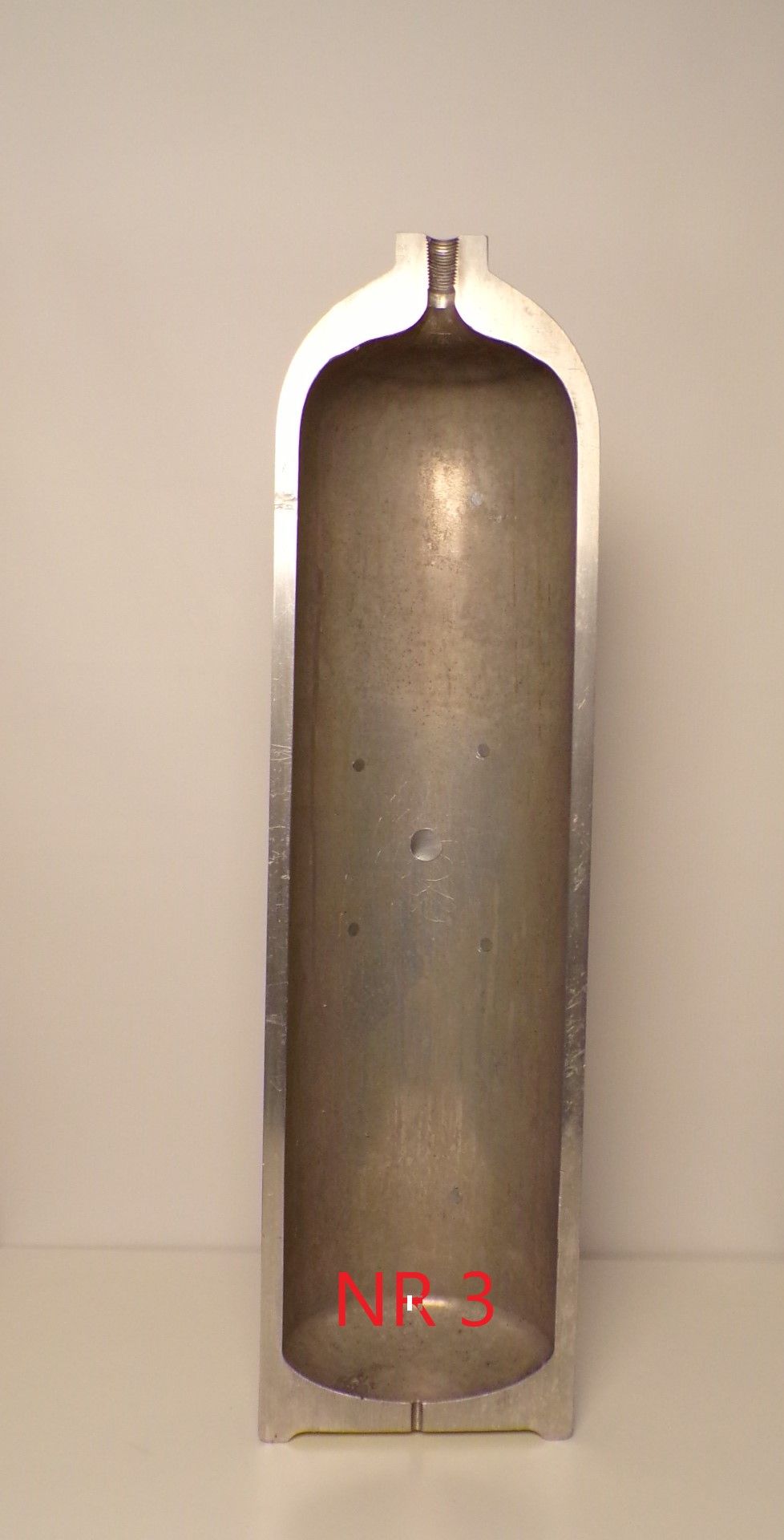

Bild Nr 3
- Aluminiumflasche 10 l ca. 10 Jahre ohne Beschädigungen am Werkstoff.
In der Tabelle sind die Termine für die Anlieferung und Abhohltermine Ihrer Flaschen in unser Flaschenwerkstadt. Wir bitte Sie uns über kommen zu informieren.
- Anlieferung bis zum ist der Abgabetermin Ihrer Flaschen in unserer Hause
- Abholung ab dem ist der Termin wo Sie wieder Ihre Flaschen bei uns abholen können.
Sie haben Größere Flaschenmengen an denen eine TÜV Prüfung durchzuführen ist ( ab 5 Stück 0,5 - 20 l Volumen ) und benötigen dafür einen anderen Termin ?. Dann bitte übers Kontaktformular eine Anfrage stellen.
Bei größeren Mengen ab 6 Stück ( 0,5 l - 20 l ) können wir Ihnen auch gerne ein Angebot per Mail zusenden.
| Monat | Anlieferung bis zum | Abhohlung ab dem |
|---|---|---|
| Januar | 10.01.2026 | 13.02.2026 |
| Februar | 09.02.2026 | 06.03.2026 |
| März | 02.03.2026 | 27.03.2026 |
| April | 30.03.2026 | 24.04.2026 |
| Mai | 27.04.2026 | 26.05.2026 |
| Juni | 27.05.2026 | 22.06.2026 |
| Juli | 23.06.2026 | 18.07.2026 |
| August | 21.07.2026 | 17.08.2026 |
| September | 18.08.2026 | 14.09.2026 |
| Oktober | 15.09.2026 | 19.10.2026 |
| November | 19.10.2026 | 17.11.2026 |
| Dezember | noch offen | noch offen |
Bei der Prüfung von Carbon und Aluminium - Flaschen aus Verbundwerkstoff CFK benötigen wir eine Bearbeitungszeit von ca. 4 Wochen.
Leistungsumfang und Preise an Atenluft & Tauchflaschen bei den TÜV Prüfungen
- Demontage & Montage von Ventile & Brücken, Schellen.
- Befüllung der Flaschen mit Atemluft ( DIN / EN 12021 ) auf den zulässigen Betriebsüberdruck der Flasche
| Leistung | Volumen | Werkstoff | Preis inkl MwSt |
|---|---|---|---|
| TÜV Prüfung | 0,5 - 10 l | Stahl / Aluminium | 56,00 € |
| TÜV Prüfung | 12 - 20 l | Stahl / Aluminium | 59.00 € |
| TÜV Prüfung | 50 bis 100 l | Stahl | 170,00 € |
| TÜV Prüfung | 0,5 bis 10 l | Carbon | Preis auf Anfrage |
| TÜV Prüfung | bis 10 L | Verbundwerkstoff | Preis auf Anfrage |
| Innenstralen Sandstralen) | bis 20 l | Stahl | Preis auf Anfrage |
| komplett entlacken und Grundieren | bis 20 l | Stahl | Preis auf Anfrage |
| Druckkammer Prüfungen | 35,00 € | ||
| Endoskopie Druckgasbehälter | bis 20 l | Stahl / Aluminium | 25,00 € |

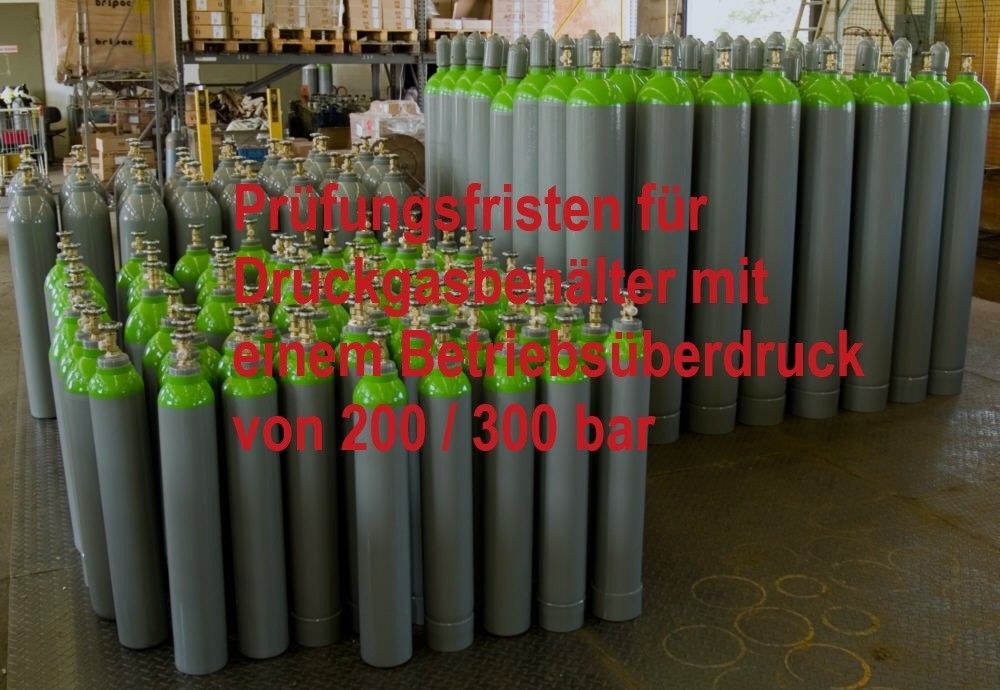

Wiederkerende Prüfungen für Drugasbehälter mit eine Betriebsüberdruck von 200 / 300 bar
Speicherflaschen aus Stahl / Aluminium
- 10 Jahre = 120 Monate
Atemluftflaschen AG Flaschen aus Stahl / Aliminium
- 5 Jahre = 60 Monate
Atemluftflaschen aus Carbon / CKF Verbuntstoffen
- 5 Jahre = 60 Monate
Taucherflaschen aus Stahl / Aluminium
- 2,5 Jahre = 30 Monate
Hier haben wir Ihnen mal zur Info im rotem Kreis eine Stempelung des TÜV`s nach einer Druckbehälterprüfung ( z.B einer Taucherflasche ) dargestellt.
Die obere Zahlenreihe 18 / 04 bedeutet:
- Flasche wurde im Jahr 1918 /4 (April) durch den TÜV Sachverständigen geprüft und zur weiteren Befüllung im Gewerblichen und für den Privaten Bereich zugelassen.
Die untere Zahlenreihe 20 / 10 bedeutet:
- Die Flasche ist bis ins Jahr 2020 / 10 (Oktober) zur Befüllung zugelassen.
Ab 2020/11 ( 1.11.2020 ist keine Befüllung der Flasche mehr möglich )

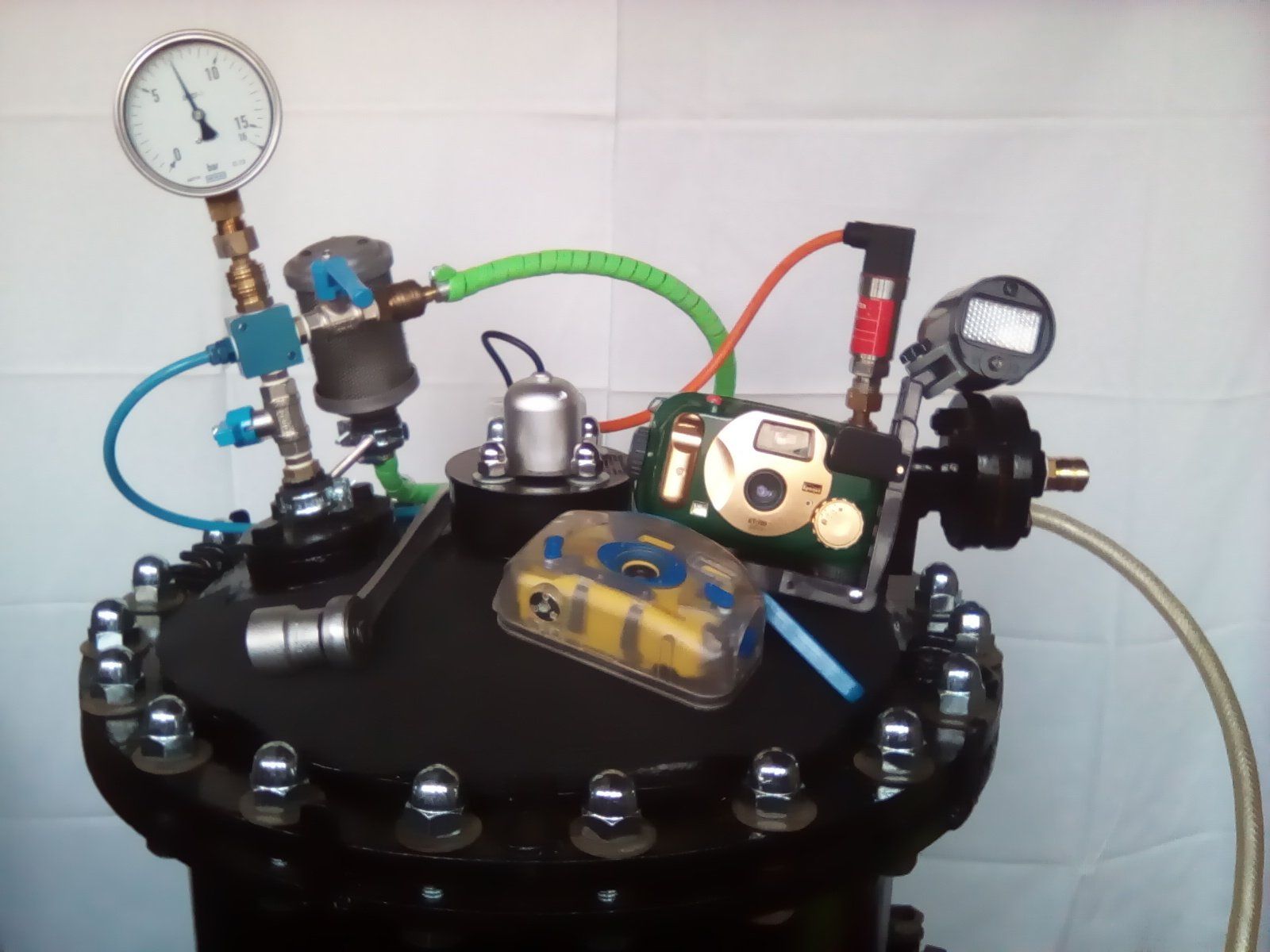

Druckkammer
Wir führen Dichtikeits und
Druckprüfungen an
# Unterwassergehäusen,
# Taucherlampen
# Unterwasser Kameras
# Tauchcomputern

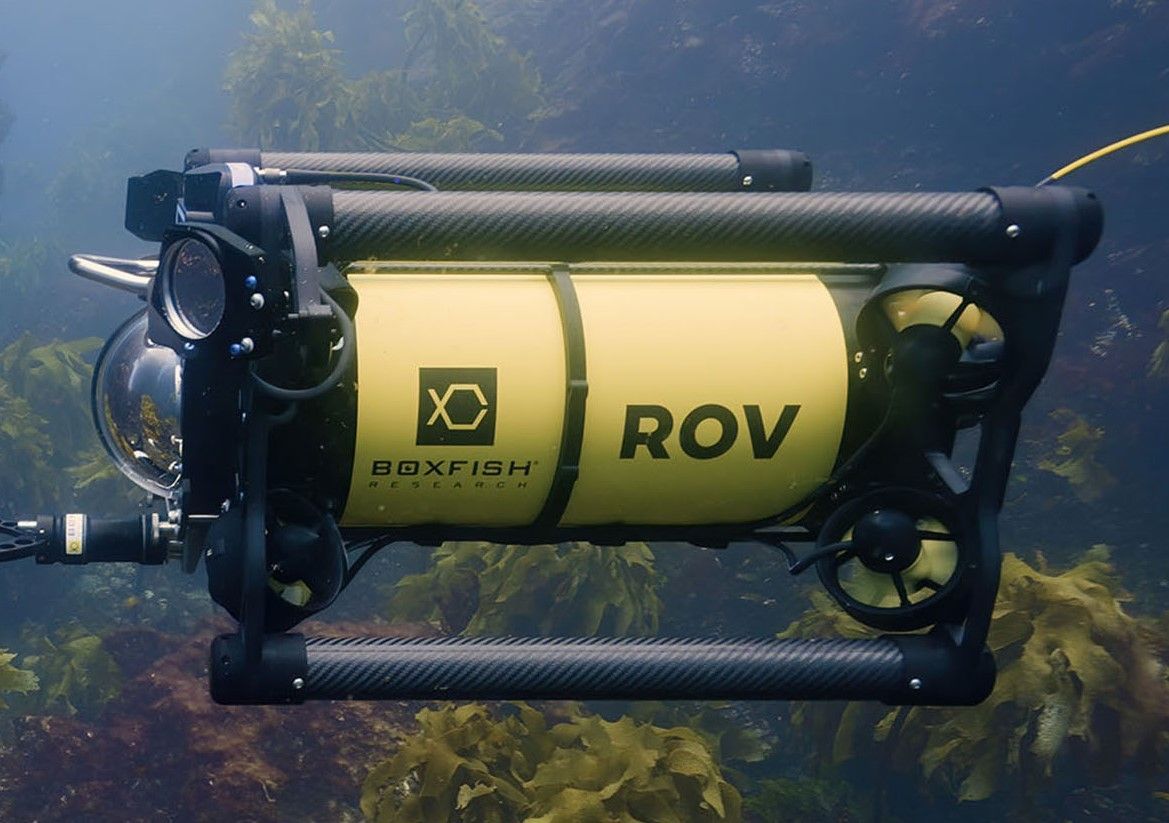

# Remotely Operated Vehicles ( ROV )
Spezifikation der Druckkammer:
Duchmesser Kammer: 500 mm
Höhe: 1000 mm
Gewicht 450 Kg
Betriebsdruck: 20 bar
Prüfverfahren: Nass und Trockenprüfungen
Dokomentation: Vidioaufzeichnung mit Druckdiagram - Aufzeichnung wärend dess Prüfvorgangs.
Die maximale Größe der zu Prüfenden Artikel die in die Kammer eingefahren werden können:
Läng : max 470 mm # Breite 460 mm.
